ОС-12-03 белый 25кг (300*С). Элкон

ТИП
Органосиликатная композиция на основе кремнийорганических лаков.

СОСТАВ
Кремнийорганический лак, алкидная смола, пигменты, наполнители, добавки целевого назначения.

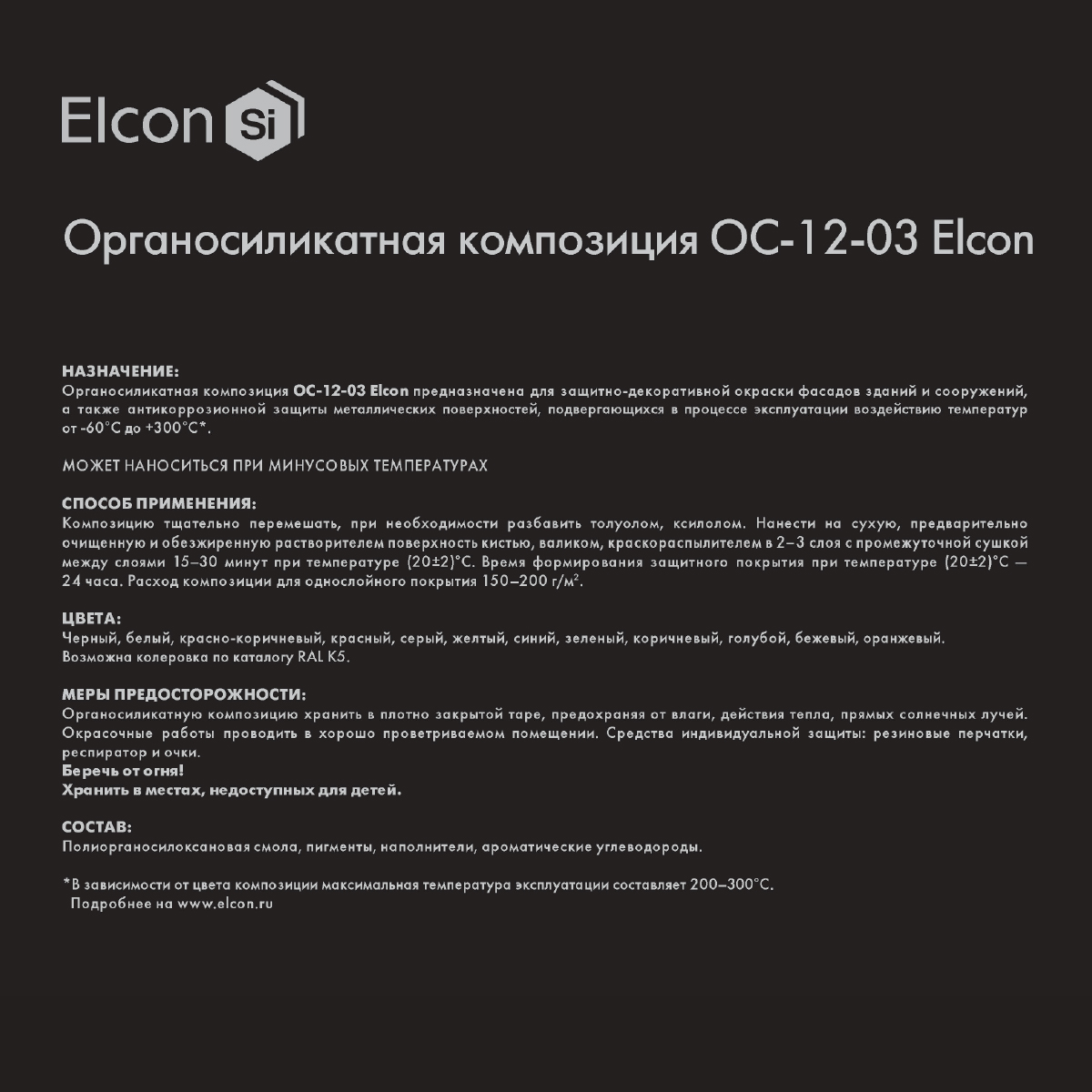

ОПИСАНИЕ ПРОДУКТА
Органосиликатная композиция ОС-12-03 Н выпускается двух марок: ОС-12-03 Elcon, ОС-12-03. Композиция ОС-12-03 Н предназначена для окраски бетонных, железобетонных, кирпичных, оштукатуренных поверхностей, эксплуатируемых в атмосферных условиях, для защитно-декоративной окраски фасадов зданий и сооружений, а также для антикоррозионной защиты металлических поверхностей, эксплуатируемых при температуре от -60 °С до +150 °С / +300 °С.

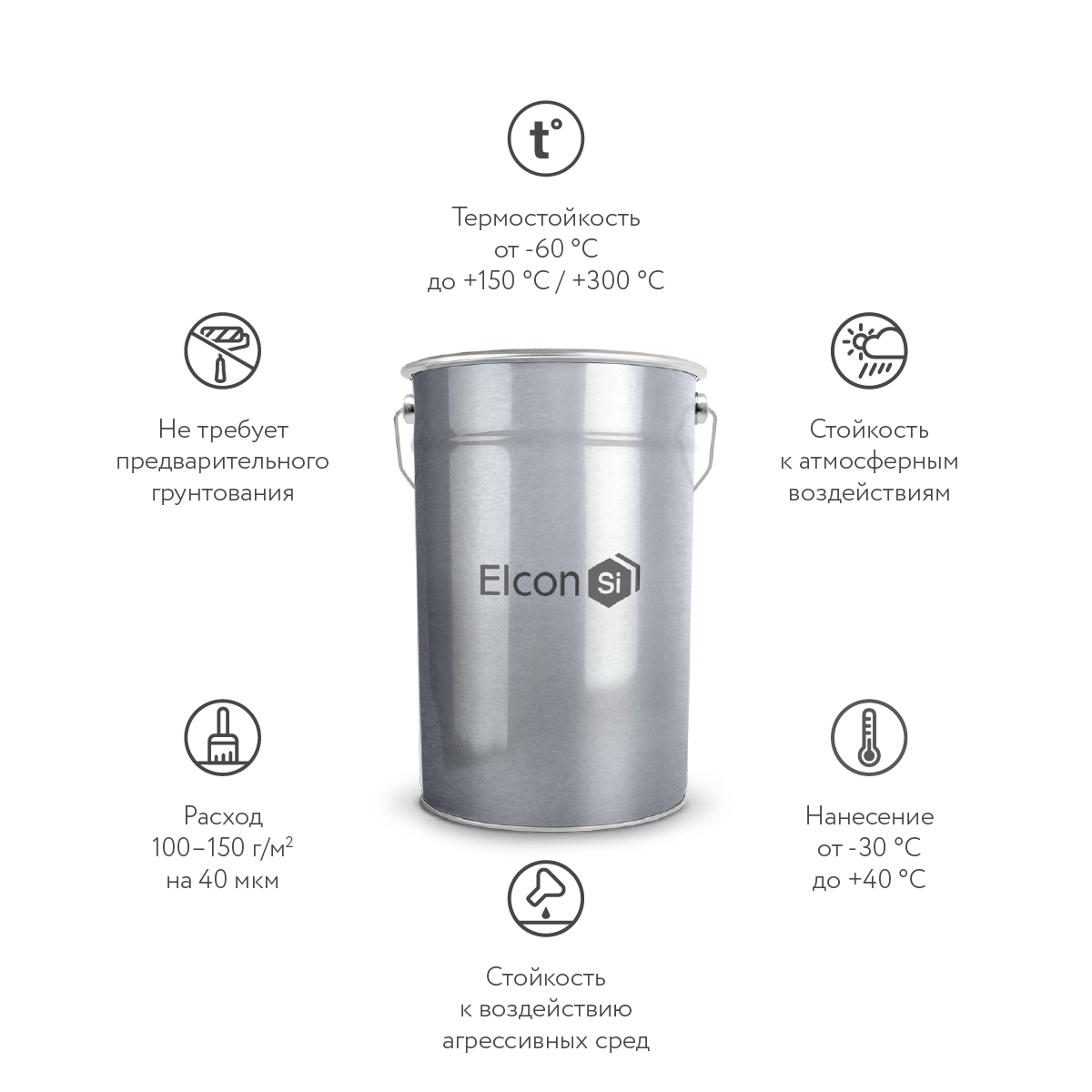

СВОЙСТВА
• Стойкость к атмосферным воздействиям
• Стойкость к воздействию агрессивных сред
• Высокая коррозионная стойкость
• Не требует предварительного грунтования
• Может наноситься при отрицательных температурах
• Термостойкость от -60 °С до +150°С/+300 °С
• Срок службы покрытия до 10 лет

УПАКОВКА
• 25 кг

УКАЗАНИЯ К ПРИМЕНЕНИЮ
Органосиликатную композицию ОС-12-03 Н наносят на поверхность, предварительно очищенную от механических загрязнений, водорастворимых солей, жиров, масел, ржавчины, следов старой краски, имеющей слабое сцепление с поверхностью. Механическую очистку поверхности производят до степени St 3 или Sa 2–Sa 2,5. Затем поверхность обезжиривают. Перед применением композицию можно разбавить не более чем 10% растворителем Elcon R, ортоксилолом и тщательно перемешать с последующей выдержкой в течение 10 минут до исчезновения пузырей. Окраску производят при температуре от -30 °С до +40 °С и относительной влажности воздуха не более 80%. При пневматическом нанесении рекомендуемая рабочая вязкость 17–25 с, давление воздуха 1,5–2,5 кгс/см2, диаметр сопла 1,8–2,5 мм. При нанесении валиком или кистью — 25–35 с. Металлические поверхности окрашивают в 2–3 перекрестных слоя с промежуточной сушкой между слоями «до отлипа» в течение 0,5–2 часов в зависимости от температуры и влажности окружающего воздуха. При отрицательной температуре время выдержки увеличивают в 2–3 раза. Чем толще слой, тем выше стойкость к коррозии. Бетонные, кирпичные, оштукатуренные поверхности окрашивают в три слоя. Количество слоев покрытия определяется толщиной однослойного покрытия, получаемого в зависимости от метода нанесения, общей толщины покрытия и от условий полимеризации.

РАСХОД
Теоретический расход органосиликатной композиции ОС-12-03 Н при нанесении в один слой — 100–150 г/м2 без учета технологических потерь. Расход материала зависит от характера окрашиваемой поверхности, от ее конфигурации и пористости, метода нанесения покрытия, наличия навыков работы.

ВРЕМЯ ВЫСЫХАНИЯ
Сушка покрытия до степени 3 при температуре (20±2) °С — 2 часа, полное отверждение покрытия происходит не менее чем за 24 часа.
Транспортирование, монтаж конструкций и оборудования можно производить не ранее чем через 3 суток после окрашивания.

РАЗБАВИТЕЛЬ
Elcon R, ортоксилол, толуол. Не более 10% от общей массы.

ОЧИСТКА ИНСТРУМЕНТОВ
Elcon R, ортоксилол, толуол, Р646, Р-4.

СРОК ГОДНОСТИ
12 месяцев.

ХРАНЕНИЕ
Органосиликатную композицию ОС-12-03 Н хранят в плотно закрытой таре, предохраняя от действия тепла и прямых солнечных лучей, при температуре от -60 °С до +40 °С.

МЕРЫ ПРЕДОСТОРОЖНОСТИ
Запрещается производить нанесение композиции в закрытых помещениях, ямах, колодцах без средств индивидуальной
защиты. Для защиты органов дыхания использовать изолирующий шланговый противогаз. Органосиликатную композицию
ОС-12-03 Н относят к легковоспламеняющимся жидкостям в связи с наличием ароматических растворителей в ее составе.
При работе с композицией необходимо соблюдать требования пожарной безопасности: иметь на рабочем месте средства
пожаротушения, пользоваться инструментом и приспособлениями из искробезопасного материала, не применять на рабочих
местах открытый огонь, не курить.

ДОКУМЕНТЫ ПРОДУКТА
• Технические условия

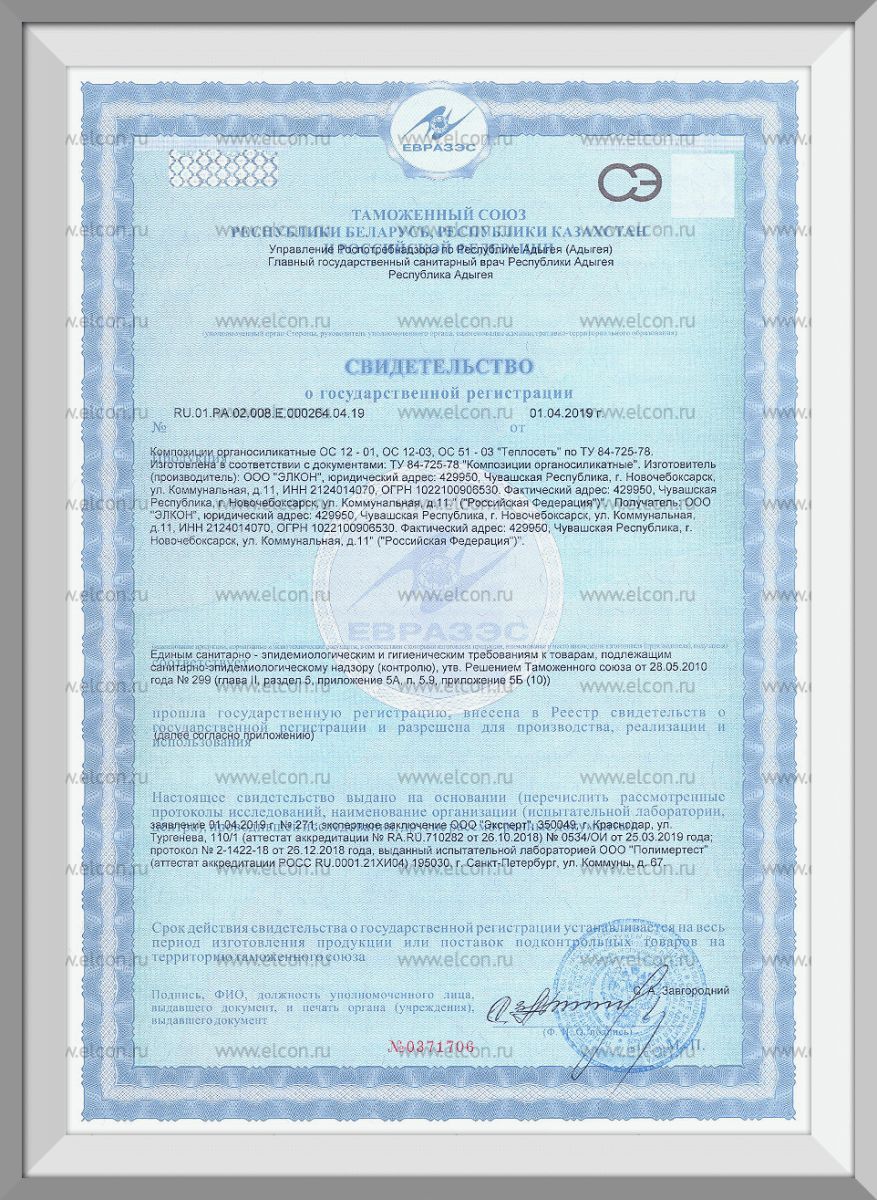

• Свидетельство о государственной регистрации
• Декларация о соответствии
• Паспорт безопасности
• Паспорт качества
• Протокол испытаний по определению адгезии покрытия металлоконструкций методом отрыва № 367/06 от 04.06.2021 г.
испытательной лаборатории ООО «СтройЛаб-ЦЕНТР» (Аттестат аккредитации № RU.АСК.ИЛ.668)
• Сертификат соответствия
